Série : le saviez-vous N°2 :
Identification des points et lignes dans la DAO de Kea
Dans Kea les points et lignes sont d’office identifiés par un numéro ; pour les points il s’agit en fait d’un identifiant alphanumérique (en abrégé id), par ex. “Borne35”. C’est important pour de nombreux corps de métier, en particulier les géomètres. La gestion de ces id est parfaitement intégrée dans Kea :
- Quelle que soit l’origine des points, Kea garantit l’unicité des id (un id donné ne peut être associé qu’à un seul point). Si par exemple on importe des points possédant déjà leurs propres id, on est averti si ces id existent déjà dans le dessin et il sera alors proposé de les renuméroter.
- L’outil Sélection par attributs permet de retrouver les points (ou lignes) sur base de leur id : par ex. les points d’id entre 100 et 200, ou dont l’id commence par “Borne”.
- Les id peuvent être renseignés dans les étiquettes, tableaux de coordonnées, listings.
- Les id peuvent être renumérotés selon plusieurs méthodes : partir d’une nouvelle base, ajouter un incrément, ajouter un préfixe ou suffixe.
Série : le saviez-vous N°1 :
Sélection par attributs identiques dans la DAO de Kea
La Sélection par attributs est un outil puissant pour sélectionner des entités sur base d’un ou plusieurs critères combinés (code, couche, espace de donnée, altitude, …). Par exemple, sélectionner les points de code Piquet dans l’espace de donnée Voirie et de z > 80.

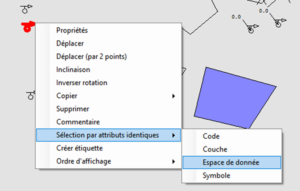

Il existe un moyen plus direct pour trouver les entités qui partagent une caractéristique commune : faites un clic droit sur une entité et dans son menu contextuel sélectionnez l’option Sélection par attributs identiques puis la propriété voulue (code, couche, espace de donnée, symbole) : toutes les entités ayant la même propriété que l’entité cliquée seront sélectionnées.
Dans le cas des étiquettes et tableaux de coordonnées, cet outil permet de sélectionner les objets provenant du même modèle.
DK.Mètre est un logiciel de conception VRD qui accompagne les acteurs de l’aménagement de la phase avant-projet jusqu’aux plans de récolement. II a été développé pour apporter une solution aux projets de Topographie, de terrassement, de route et de VRD depuis plus de 30 ans. DK.mètre est porté par le logiciel de DAO : Microstation.
